Diviseur universel de fraisage

د.ت 3.580,500 – د.ت 5.047,500 HT

Longue durée de vie
Haute qualité
Durable

modèle	Effacer

Comparer

Ajouter à mes favoris

Caractéristique Diviseur universel de fraisage

	F11100A	F11125A	F11160A	F11200A
Hauteur de centre mm	100	125	160	200
Mandrin diamètre	125	160	200	-
Angle de pivotement de l'horizontal à la hausse	≤95°	≤95°	≤95°	≤95°
Angle de pivotement de la broche de l'horizontale vers le bas	≤5 °	≤5 °	≤5 °	≤5 °
Angle de rotation de la broche pour une révolution complète de la poignée de division	9°	9°	9°	9°
Lecture minimale du vernier	10´´	10´´	10´´	10´´
Rapport de roue sans fin	01:40	01:40	01:40	01:40
Alésage conique	MT3	MT4	MT4	MT4
Largeur de clé de localisation mm	14	18	18	18
Diamètre de cône court du nez de la broche pour un montage de bride mm	Φ41.275	Φ53.975	Φ53.975	Φ53.975
Nombre de trous sur la plaque de division: 1ère plaque	24,25,28,30,34,37,38,39,41,42,43	24,25,28,30,34,37,38,39, 41,42,43	24,25,28,30,34,37,38,39,41,42,43	24,25,28,30,34,37,38,39,41,42,43
Nombre de trous sur la plaque de division: 2e plaque	46,47,49,51,53,54,57,58,59,62,66	46,47,49,51, 53,54,57,58, 59,62,66	46,47,49,51,53,54,57,58,59,62,66	46,47,49,51,53,54,57,58,59,62,66
Erreur d'indexation individuelle de la broche pour une révolution complète de la poignée de division	±45´'	±45´´	±45´´	±45´´
Erreur cumulée à 1/4 du diamètre de la broche	±1´´	±1´´	±1´´	±1´´
Roulement maximum kg	100	130	130	130
Poids net kg	67	101.5	113	130
Module de changement d'engrenage	1.5	2	2	2
Nombre de dents d'engrenage	25,30,35,40,50,55,60,70,80,90,100	25,30,35,40, 50,55,60,70, 80,90,100	25,30,35,40,50,55,60,70,80,90,100	25,30,35,40,50,55,60,70,80,90,100

0 personne regarde ce produit maintenant !

UGS : SA-F11 Catégorie : Fraisage

Description

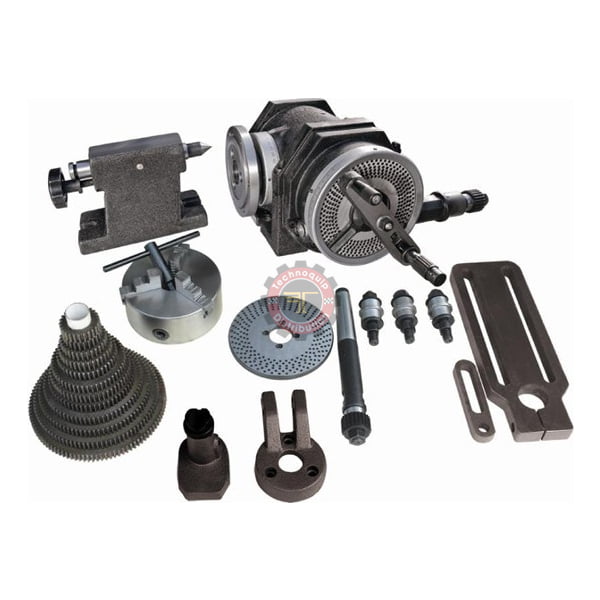

Diviseur universel de fraisage

La poupée diviseur universelle est une des plus importants dispositifs additionnels pour fraiseuse.
Cette poupée diviseur permet de garder la pièce de fabrication aux centres.
Un mandrin peut tourner dans l’angle désiré et la périphérie d’une pièce de fabrication peut être divisée en plusieurs sections égales.
Grâce à tous types de découpeuses, la poupée diviseur universelle permet aussi à une fraiseuse d’effectuer des opérations de fraisage pour un engrenage droit à goujure, une denture hélicoïdale, un coin d’Archimède, une hélice à goujure et d’autres.
La poupée diviseur universelle est équipée avec un plateau à trous qui est monté sur un nez de broche.
La pièce de fabrication peut être montée sur un plateau à trous afin d’effectuer une découpe sur les 4 côtés de la pièce de fabrication.
