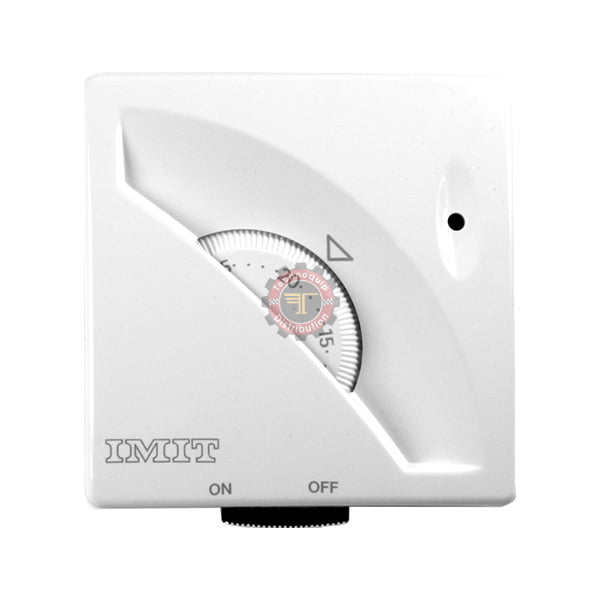

Thermostat d’ambiance ON/OFF & voyant IMIT

Thermostat d’ambiance ON/OFF & voyant IMIT

Ce produit est un thermostat d’ambiance MÉCANIQUE utilisant la technologie “diastat à expansion de vapeur saturée”. Il permet de réguler, avec une extrême précision, la température ambiante du lieu où il est installé et est donc apte à satisfaire les utilisateurs les plus exigeants en terme de CONFORT.

CONFORMITE AUX NORMES

• EN 60730-1 et les mises à jour suivantes
• EN 60730-2-9

CONFORMITE AUX DIRECTIVES

• LVD 2014/35/EU
• Classe ErP I (+1%) – EU 811/2013

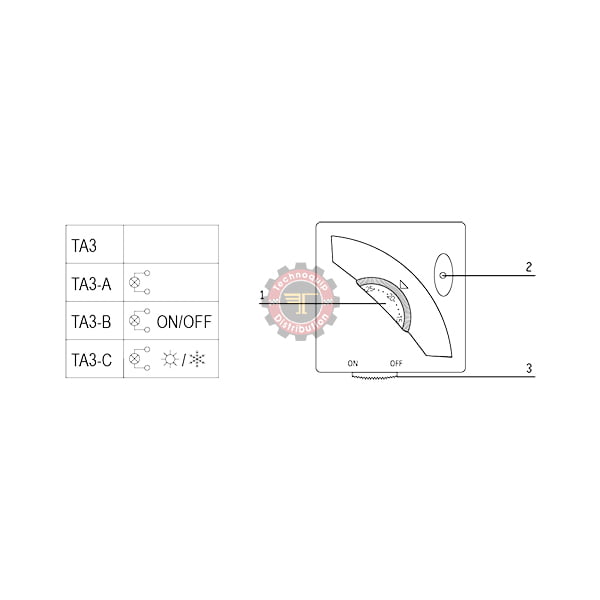

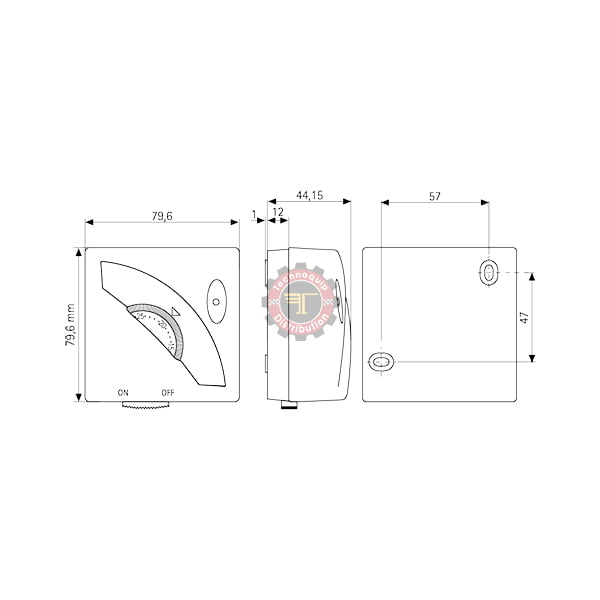

COMMANDES DU THERMOSTAT D’AMBIANCE

• 1 = Bouton de réglage de la température (fig. 1)
• 2 = Voyant (TA3-A, TA3-B, TA3-C)
• 3 = Interrupteur ON/OFF (TA3-B) ou commutateur ETE/HIVER (TA3-C)

ACCESSOIRES EN OPTION

• Socle adaptateur = cod. 004095 (fig.3)

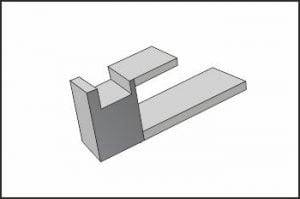

• Cavaliers pour la limitation ou le blocage de la plage de température = cod. 000071 (fig.4)

MONTAGE

• CHOIX DE L’EMPLACEMENT

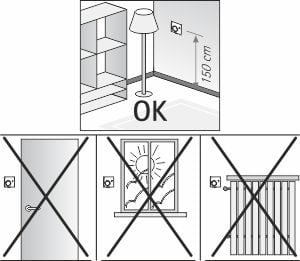

Installer le thermostat d’ambiance loin de toute source de chaleur (radiateurs, rayonnements solaires, cuisinières) et des portes et fenêtres (à environ 1,50 m du sol). (fig.6)

MISE EN PLACE ET RACCORDEMENT ELECTRIQUE

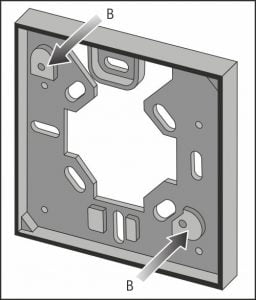

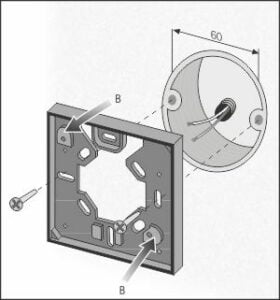

A) En cas d’installation sur une boîte encastrée diamètre 60 mm, sur une surface qui n’est pas parfaitement plane ou pour d’autres cas particuliers, utiliser l’accessoire “socle adaptateur” (voir le paragraphe accessoire en option). La fixation du socle adaptateur sur le mur s’effectue à l’aide de 2 vis. Il est important de laisser libre les trous B-B, qui sont prévus pour la fixation du thermostat sur le socle adaptateur. (fig.7)

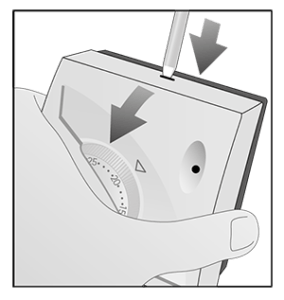

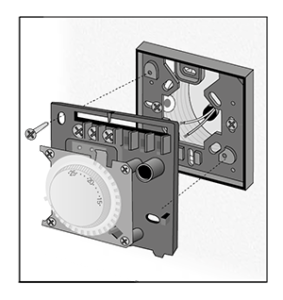

B) Séparer le socle du couvercle en effectuant, à l’aide d’un tournevis, une légère pression sur les clips en plastique (fig.8). Utiliser les vis à votre disposition (fig.9) (d’un diamètre maximum de 3,5mm) pour fixer le thermostat sur le mur ou sur le socle universel en option

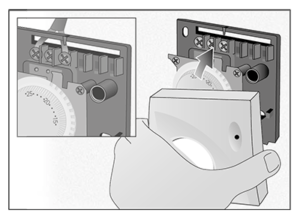

C) Passer le câble à travers le socle, par le trou prévu à cet effet, puis raccorder les fils sur les bornes en respectant le schéma de raccordement qui se trouve sur le  ocle du thermostat. Remettre le couvercle du thermostat sur le socle. (fig.10)
